Materiel

Nedenfor diverse mails i forbindelse med restaureringen. Mere kan findes i sag 6.19.6.

Til: <advokat@massen.dk>

Vedr.: slangemast

1. Tekstboks: Kære Frederik Madsen!
   Jeg har her forsøgt at lave en tegning, efter hukommelsen. Jeg er jo ikke ligefrem teknisk tegner, men jeg håber den kan bruges.
   mvh: Fritz.
   [IMAGE][IMAGE]¾ ´ møtrik fremstillet af en rørmuffe
2. leje med fedtkop, fremstillet af rør.
3. messimgskive, indlagt mellem leje og holder.
4. ¾ `rørmuffe, påsvejset holder til wirehjul.
5. wirehjul.
6. 8 mm. møtrik med 8 mm bolt, til fastspænding af holder.
7. ¾ rør med gevind i begge ender.
8. holder, fremstillet af fladjern.
9. gennemgående bolt, låst med skive og split.
10. slangebom , ¾´rør, med tapper af rundjern, og ringe til ophæng.
11. u jern, skal forhindre slangebommen i at dreje rundt om masten.
12. ophæng af rundjern, påsvejset sjækler .



 Jeg kan ikke huske målene, men jeg vil tro, at røret oven på masten skal være omkring 1½ m.

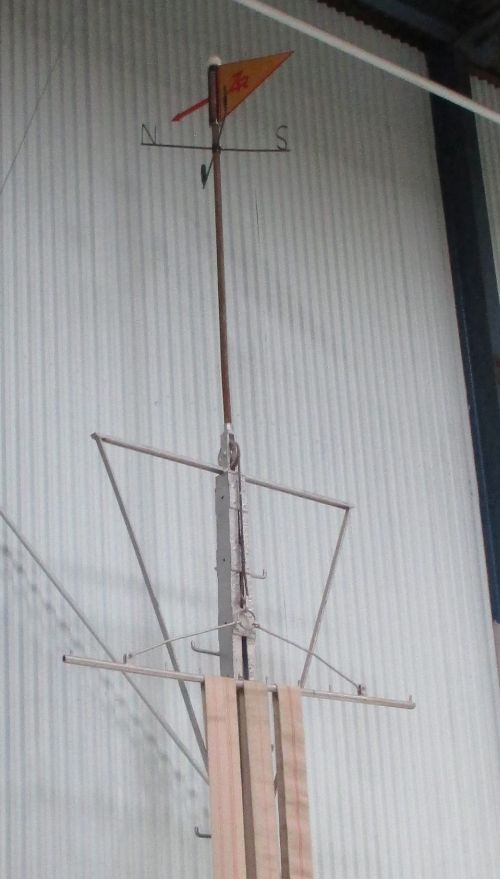

Selve den trekantede vimpel, er fremstillet af galvaniseret jernplade, tykkelse ca. 1mm.

Pilen, er lavet af fladjern. Jeg er ikke helt sikker, men jeg mener at bogstaverne: S N Ø V, er lavet af 10 mm. rundjern, eller måske 10 mm firkantet.

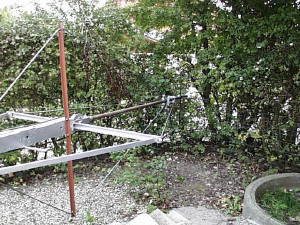

Når slangebommen ikke blev benyttet, var det nødvendigt, at tøjre den, da den ellers larmede i vinden.  Til dette havde vi en wirestrop som kunne hægtes på, så blev den sat i spænd med spillet Det var også nødvendigt at smøre vejrhanen en gang i mellem. Derfor de påsvejsede trin så man kunne komme til tops. Det er muligt at de bolte som jeg har beskrevet som 8 mm. har været :5/8´- 7/16- eller ½ tomme, det brugte man jo mere den gang.

Hvis der er brug for yderligere oplysninger, er jeg til tjeneste.    Fritz.

- image002.png
- image003.jpg


Til: "Frederik Madsen" <advokat@massen.dk>

Vedr.: Slangemast forlængelse

Hej! Frederik Madsen

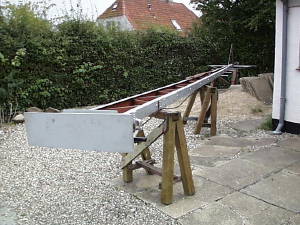

Da der ikke var opgivet nogen længde på forlængelse af slangemasten, regner jeg med at der har været omkring 1,5 meter til håndtaget for wiretromlen.
Forlængelse er 2,750 meter
- 0,450 " til samling
- 0,800 " til indstøbning i fundament.
------------
Virkelig forl. 1,500 meter

De 4 stykker vinkeljern øverst er midlertidige og bruges til opretning og fastspænding af samlingen mellem nyt og eksisterende, medens hullerne bores og bolte monteres.
2 plader med 8 stk. huller er beregnet til montering indvendig i eksisterende U jern, som forstærkning af samlingen.

Det skal bemærkes at de 4 løfte og transportstænger ikke er prøvebelastet, for det tilfælde at de skal bruges i forbindelse med flytningen. Jeg mener dog at de er kraftigere end prøven jeg har set. Stængerne er fremstillet af 8 mm tykt vinkeljern.


Med venlig hilsen Marius
